パウダーベッド
（電子ビーム/EBM）
三菱電機

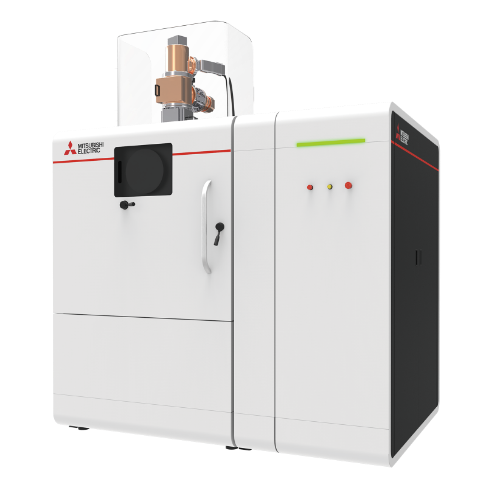

三菱電機電子ビーム金属3Dプリンタ EZ300

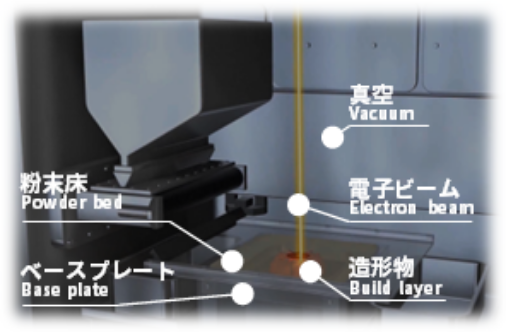

PBF方式
粉末床溶融結合方式
敷いた金属粉末に熱源ビームを選択的照射し、
溶融結合させる工程を繰返して積層造形する方式。
自由 Freedom
電子ビーム出力、電子ビーム走査速度、電子ビーム径などを自由に設定することが可能。このため、造形条件の最適化が可能。
高速&高出力 High-speed & Power
積層造形装置として大出力である6kWの出力が可能な電子銃・電源を搭載し、造形時間の短縮が可能。
長寿命 Long life
電子ビーム発生源である陰極は、加熱時間1,000時間以上（当社参考値）の実績が有り、長時間連続造形が可能。
主な特長
| 機械本体 | 型式 | EZ300 | |
|---|---|---|---|
| 加工の種類 | 積層造形(パウダーベッド方式) | ||
| 加工の姿勢 | 縦向き | ||
| 加工パターンデータ | AMフォーマット(専用フォーマット) | ||
| 造形ボックスサイズ(W×D×H)(ベースプレートサイズ) | 300mm×300mm×380mm（最大 250mm×250mm） | ||
| 加速電圧 | 60kV | ||
| 電子ビーム出力 | 6.0kW | ||
| 配給電源 | 3相 200V(±10%)35kVA | ||
| 質量(本体,制御盤,電源,ポンプ) | 3,800kg | ||
| 付帯 | チラー | 冷却能力 | 5000W以上 |
| 質量 | 約70kg | ||
アプリケーション事例

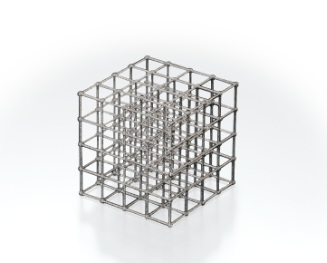

サポートレス造形
- 造形時間 13h
- 外形寸法 40 x 40 x 40 mm
- 造形材料 チタン合金 Ti6Al4V

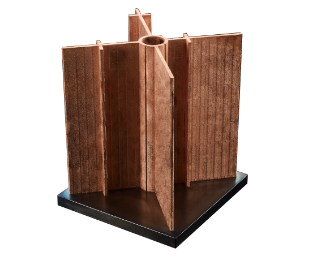

純銅造形
- 造形時間 103h
- 外形寸法 □220 x 285 mm
- 造形材料 純銅 Pure copper

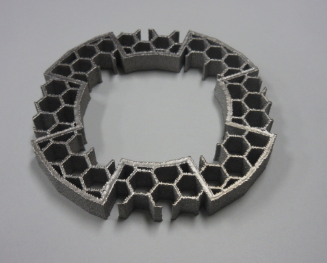

内部ハニカム構造
- 造形時間 20h
- 外形寸法 Φ100 x 10mm
- 造形材料 チタン合金 Ti6Al4V

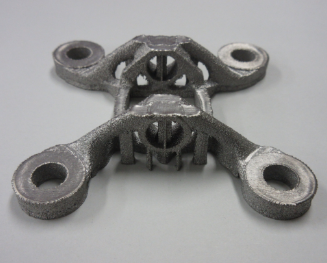

形状最適化部品
- 造形時間 6h
- 外形寸法 □85 x 20mm
- 造形材料 チタン合金 Ti6Al4V

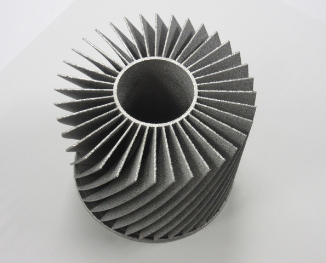

フィン形状
- 造形時間 42h50min
- 外形寸法 Φ120 x 120mm
- 造形材料 チタン合金 Ti6Al4V

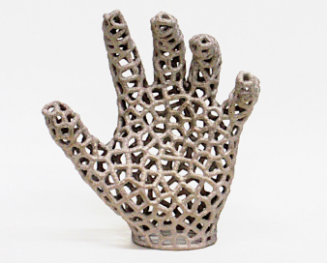

幾何学模様造形物
- 造形時間 39h
- 外形寸法 160 x 60 x 180
- 造形材料 チタン合金 Ti6Al4V
