PoE(Power Over Ethernet)とは

  • Ethenet(LANケーブル Cat5e)を利用して電力を供給する技術です。
  • 機器設置に電気工事の資格をもつ技術者を雇うことや、電源配線工事を行う必要がありません。結果、機器の設置や移動が簡単に行われ工事費用の削減に貢献します。
  • 国際規格 IEEE802.3にて規格化されています。Microsemiはこの規格化に参画しています。
  • 接続機器がPoE対応かどうか自動的に識別するため、PoE非対応機器の場合電源は給電しません。
ネットワークイメージ
用語 給電(※PSE) 最大出力 受電(PD) 最大入力 電圧
規格 IEEE 802.3af PoE 15.4W 12.95W DC 48V
IEEE 802.3at PoE+
(PoE Plus)
30W 25.1W DC 54V
IEEE 802.3at
4ペア(60W)
UPoE/HiPoE
(PoE++)
60W 51W DC 54V
【NEW】 IEEE 802.3bt
4ペア(90W)
802.3bt
PoE++
90W 71W DC 54V
  • 上位モデルは下位互換があります
  • PSE:Power Source Equipment(給電装置)
  • PD:Powered Device(受電装置)

関係資料

メーカーのご紹介

Microsemi(Microchip Technorogy)/マイクロセミ(マイクロチップ)

マイクロセミ製品(マイクロセミ社)のロゴ

関連ページ:https://www.microchip.com/en-us/products/power-over-ethernet/poe-systems (新しいタブで開きます)

航空・防衛・医療機器向けのアナログIC専業ベンダです。近年、得意のミックスシグナル技術を活かしてネットワーク分野、ディスプレー分野でのビジネスを拡大しています。

  • Microsemiは、PoEデバイス用組込ICとPoE製品への給電製品の設計・製造をしている唯一のメーカーです。
  • Microsemiは、ワールドワイドにおけるPoE市場のリーディングカンパニーで、PoE標準規格であるIEEE 802.3afと802.3atの規格化に貢献し多数の特許を持っています。
  • ワールドワイドにおけるPoEのミッドスパン市場では80%以上のシェアを誇ります。
  • 世界有数のネットワーク機器各社とアライアンスを組んで取り組んでいます。特に Microsemi製品は、米国Cisico社のアライアンスパートナー製品となっています。
  • 技術力と高品質を評価され、200以上の産業をリード、ネットワーク各社のスイッチにPoE IC/Moduleを供給しています。次世代のPoE規格化にも参加しており最新技術の製品をいち早くリリースしています。

Microsemi商品インジェクタ ラインアップ

屋内 1ポート/4ポート インジェクタ

  • PoEインジェクタのオーソリティならではの豊富なラインアップ(DC入力もあり)
  • 高品質なインジェクタをワールドワイドに提供

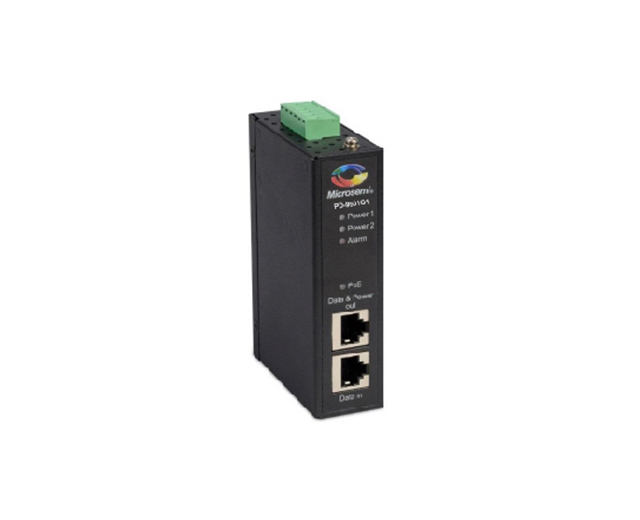

産業用 屋内 1ポートインジェクタ

  • 防塵IP30対応、動作温度範囲-40℃~+75℃対応、産業用PoEインジェクタ
  • 工業用制御装置安全規格 UL508対応
  • DCインプット 20V~60V対応
規格(出力) IEEE802.3at(30W) IEEE802.3at
4ペア(60W)
DC入力 PD-9001GI/DC (PDF形式です。新しいタブで開きます) PD-9501GI/DCF (PDF形式です。新しいタブで開きます)
【NEW】 IEEE802.3bt(60W)
PD-9501GCI/DC (PDF形式です。新しいタブで開きます)

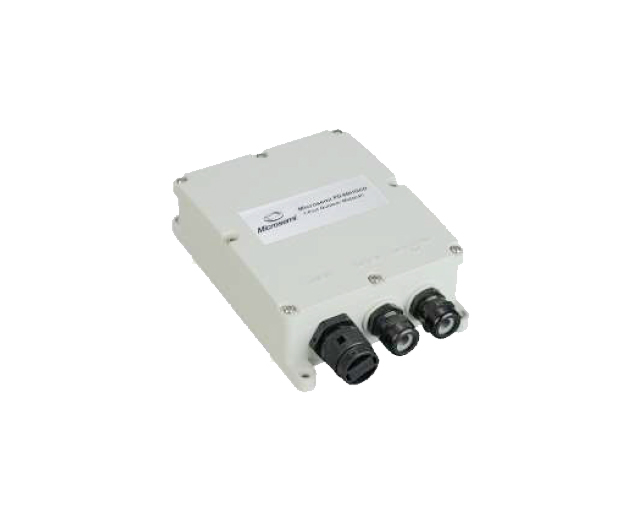

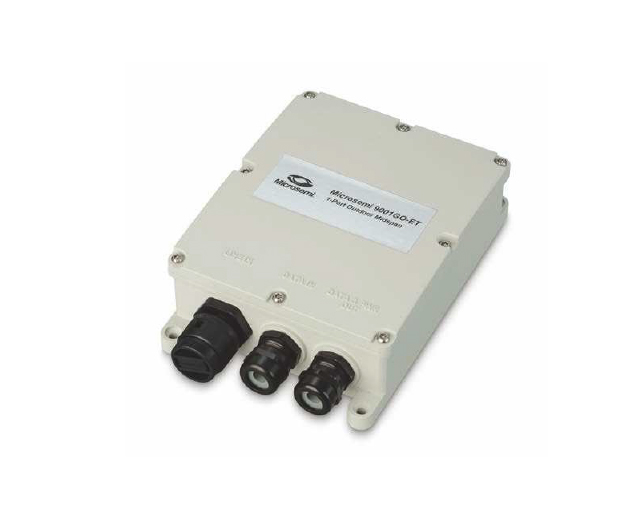

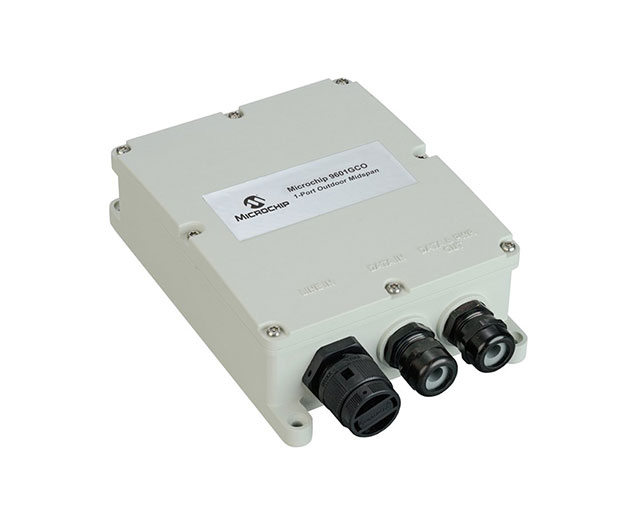

屋外対応 インジェクタ

  • 防水規格 – IP66(完全防塵、防噴流対応)
  • 落雷対策 ITU-T K.20/GR 1089
  • 広動作温度保証 範囲 -40℃~65℃(PD-9001GO-ET)
  • ポール取付キット(オプション)あり
規格(出力) IEEE802.3at(30W) IEEE802.3at
4ペア(60W)
IEEE802.3bt
4ペア(60W)
IEEE802.3at
4ペア(90W)
その他
対応型名 PD-9001GO-ET/AC
(30W 屋外1ポート) (PDF形式です。新しいタブで開きます)
【NEW】 PD-9501GCO/AC
(IEEE802.3bt 60W屋外) (PDF形式です。新しいタブで開きます)
PD-9601GO/AC
(90W 屋外1ポート) (PDF形式です。新しいタブで開きます)
PDS-104GO/AC
(60W 屋外4ポートスイッチ) (PDF形式です。新しいタブで開きます)

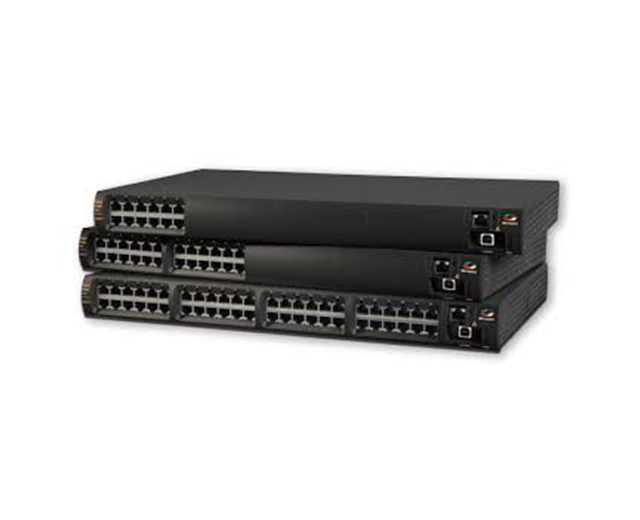

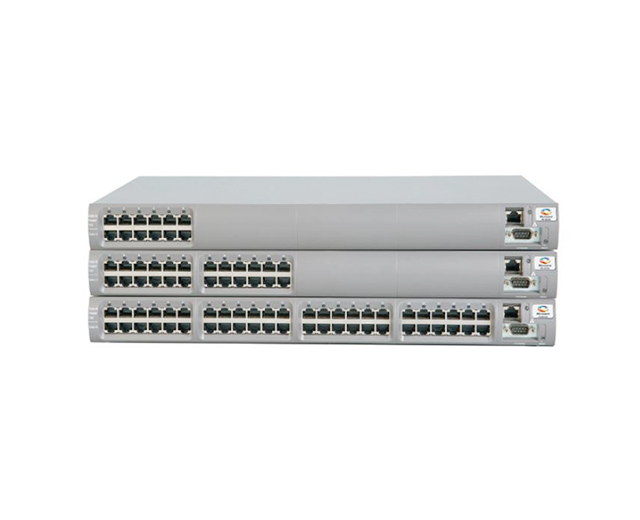

マルチポート(多ポート) インジェクタ

  • ラックマント対応で電源供給専用モデル
  • 既設スイッチにPoEインジェクタを追加することでPoE機器の接続が可能
  • インジェクタは電源を供給するのみでスイッチメーカーの管理ツールで受電機器の管理が可能
  • PoEスイッチと異なり全てのポートが同一仕様ですので、スイッチ+マルチポートインジェクタとすることで安価に簡単にPoEネットワークを構築できます
  • PoEスイッチの熱による寿命問題を電源の供給部分を分けることで故障率を下げる効果があります
  • Microsemi製品はすべてGiga対応
規格(出力) IEEE802.3af(15.4W) IEEE802.3at(30W) IEEE802.3at
4ペア(60W)
IEEE802.3bt
4ペア(60W)
IEEE802.3bt
4ペア(90W)

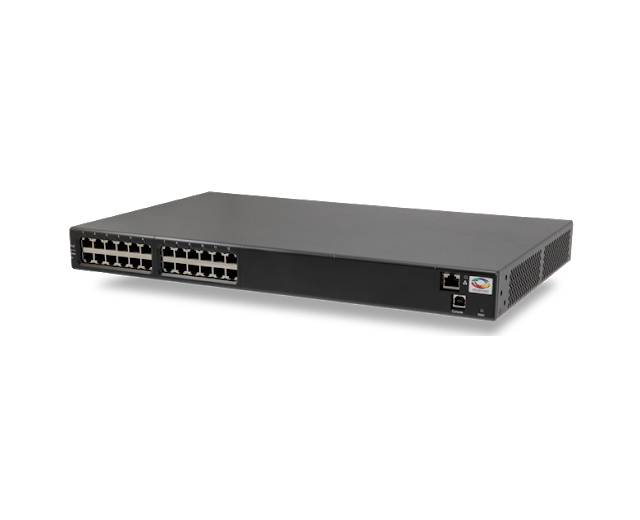

対応型名 PD-6500G/AC/Mファミリ
(12/24ポート) (PDF形式です。新しいタブで開きます)
PD-9000G/AC/Mファミリ
(6/12/24ポート) (PDF形式です。新しいタブで開きます)
【NEW】 PD-9500GC/ACファミリ
(IEEE802.3bt対応) (PDF形式です。新しいタブで開きます)
【NEW】 PD-9600GC/ACファミリ
(IEEE802.3bt対応) (PDF形式です。新しいタブで開きます)

PoE・USBアクセサリ

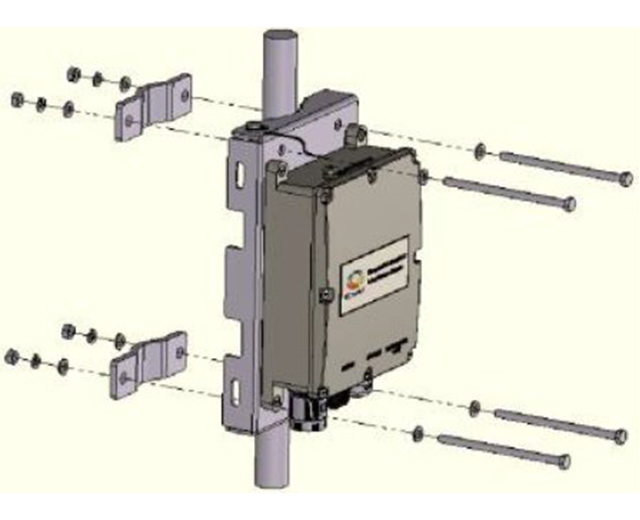

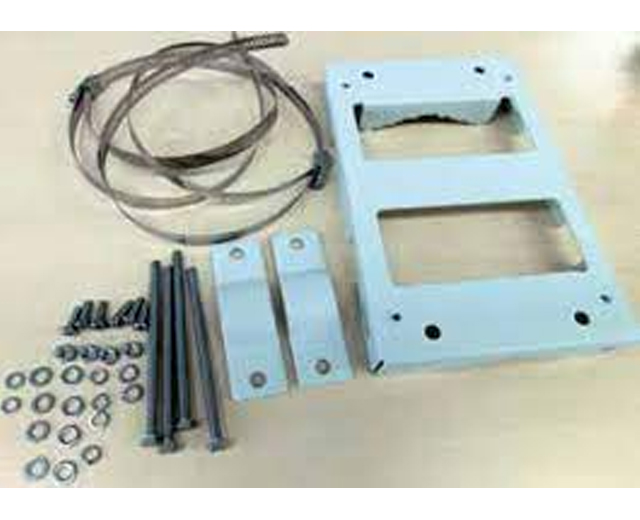

屋外製品 ポール取付金具

対象製品 PD-9001GOシリーズ
PD-950*GOシリーズ
PDS-102GO
PD-9601GO
PDS-104GO
PD-9001GO-ET/AC
PD-9001GCO/AC
PD-9501GO-ET/AC
PD-9501GCO/AC
PD-OUT/MBK/G (PDF形式です。新しいタブで開きます) PD-OUT/MBK/S (PDF形式です。新しいタブで開きます) PD-OUT/MBK/ET (PDF形式です。新しいタブで開きます)

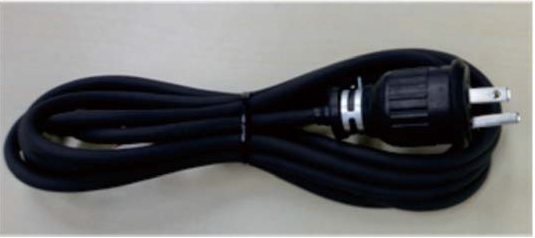

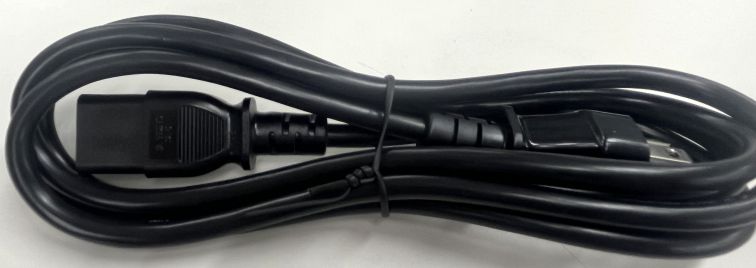

屋外ACケーブル 3M
PD-9X01GO-ET/AC-AC3M (PDF形式です。新しいタブで開きます)

生産終了モデル:

PD-3001G/AC、PD-9001G/AC、PD-9501G/AC、PD-9501G/AC/B、PD-9001GR/AC、PD-9002GHO、PD-9001G-40/SP/AC、PDS-102GO/AC/M、PD-9001GO/AC、PD-9501GO/AC、PD-9024G/ACDC/M/F、PD-6506G/AC/M、PD-5501G/12-24VDC、PD-9001GO/12-24VDC、PD-9501G/24VDC、PD-9501G/48VDC、PD-9501GO/12-24VDC、PD-9501GO/48VDC、PD-9506G/ACDC/M、PD-9512G/ACDC/M、PD-9524G/ACDC/M、PD-AFAT-TESTER
